» Honda CBX 125f

mr.38 · Trainee Anmeldedatum: 23.04.2008 Beiträge: 37

hallo !

fahre seit kurzem auch eine cbx 125 f ...
da es wirklich kaum etwas zu finden gibt im internet, und dies das einzige forum ist das ich gefunden habe, was sich mit der maschiene beschäftigt, hoffe ich das wir vielleicht hier ein paar grundlegende infos zusammentagen können.

-schaltplan
-bezugsquellen für verschleisteile
-explosionszeichnungen
-anzugsdrehmomente
...
-vielleicht verrät uns AMS-RacingTeam was über sein tuning?

nun denn ich mach mal den anfang:
ich hab mir in der e-bucht einen dichtungssatz gekauft.
der verkäufer heißt: PA MotorCycles
hat auch eine webseite: www.pa-motorcycles.co.uk
kosten mit versand ca. 38€
wenn ich das set erhalten hab, mach ich ein photo was alles drin ist.

momentan suche ich nach einem passenden luftfilter, da mein baby beim tüv probleme hatte mit der AU ...
wenn also jemand eine bezugsquelle kennt oder weiß welchen luffi man alternativ einbauen kann, würde mich das wirklich helfen

gruß
mr.38

Fireblade · 23.04.2008, 13:49

Nur mal so als frage habt ihr mal geschaut ob ihr per rahmennummer auf www.hondaonline.de was findet !!

mr.38 · Trainee Anmeldedatum: 23.04.2008 Beiträge: 37

hab eben geschaut, das system erkennt meine fahrzeugnummer leider nicht ...

gruß
mr.38

Fireblade · 24.04.2008, 20:10

schade !

mr.38 · Trainee Anmeldedatum: 23.04.2008 Beiträge: 37

hallo !

also, mein dichtsatz ist leider noch nicht da, darum gibts auch noch keine photos davon...
ich hatte kontakt zu jemandem in japan aufgenommen, um von dort ein werkstatthandbuch oder eine teileliste zu bekommen, aber wies scheint ist das wohl etwas zuviel verlangt jemanden durch tokio zu schicken, um ein werkstatthandbuch aufzutreiben .. aber mal schauen was daraus wird ... ich bleibe optimistisch

aber da es nun noch kein werkstatthandbuch gibt, poste ich einfach mal was ich jetzt bisher so gemacht hab ...
nachdem ich die maschiene gekauft hatte war die ölsteigleitung undicht. genauer gesagt, haben die kupferdichtringe nicht mehr abgedichtet.
ich habe keine honda teilenummer gehabt, also hab ich mir beim eisenwarenhändler kupferdichtringe(dicke=1,5mm außenmaß=12mm innemaß=8mm) besorgt.
die passen zwar nicht 100%, aber halten dicht und kosten ca 5cent pro stück ...
von einem automechaniker hab ich mir sagen lassen, wegen des anzugsdrehmoments ... " gut handfest, dann mit dem schlüssel noch eine viertel drehung"

jo, dann hatte ich also dieses problem behoben, und gleich das nächste bemerkt.

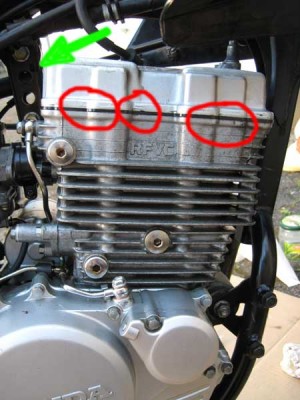

an der gummidichtung zwischen ventildeckel und zylinderkopf, hats auch das öl rausgedrückt(rot markierte stellen auf dem bild).
darum hab ich auch den dichtsatz bestellt.
weil nun das wetter so gut ist und ich grad urlaub hab, hab ich schonmal angefangen die kiste zu zerlegen um den motor auszubauen.
dabei ist mir dann aufgefallen, daß der dicke schlauch an der motorentlüftung (grüner pfreil)vollkommen verstopft war. durchpusten unmöglich ...
da war dann natürlich klar warum das öl zu allen ritzen rausdrückt.

jetzt wo der schaluch wieder frei ist, gibt es kein ölproblem mehr und ich kann mir den ausbau des motors sparen

strike!

luftfilter benötige ich natürlich immernoch einen.
sobald ich weiß welchen man braucht, wird hier auch eine bestellnummer zu finden sein !
hab mal noch ein photo geschossen von meinem.
unten ist auch ne nummer drauf, aber der hondahändler und das internet können nix mit der anfangen ...

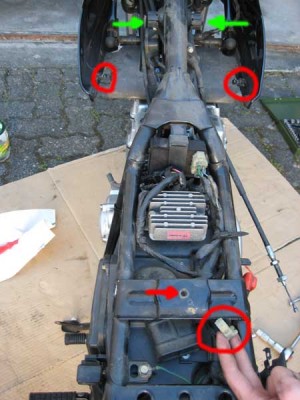

letztes bild zeit den ausbau des tanks.
weil ich nicht recht wußte wie man den abbekommt, hier ein kleines tut:
1)sitzbank runter:
links und rechts unter der sitzbank, ca mittig, sind 2 hebel, mit denen man die sitzbank entriegelt, und sie dann einfach abheben kann.
2)seitendeckel abmontieren (jeweils eine schrauben unten und oben 2 steckverbindungen)
3)benzinhahn schließen und schlauch direkt am benzinhahn abziehen
4)große messingschraube rausschrauben (roter pfeil auf dem bild)
5)steckverbindungen mit der frontverkleidung vorsichtig lösen (zwei rote kreise)
6)tank hinten anheben und kabelverbindung zw. kabelbaum und tankanzeige ausstecken (ebenfalls roter kreis)
7)dann kann man den tank hinten anheben und vorsichtig in richtung hinterrad abziehen. er liegt vorne auf zwei gummizylindern auf die mit dem rahmen verbunden sind (zwei grüne pfeile)

gruß
mr.38

jessy15 · Beobachter Anmeldedatum: 28.07.2008 Beiträge: 1

Hallöchen,

ich habe mal ein wenig im Netzt rum geschaut und es gibt echt nix über die Maschiene zu finden. Ist halt net für den Deutschen Markt gebaut.

Aber ich habe hier ein Ebay

^Anzeige angebot gesehen, was sich recht gut anhört.
Die sieht noch gut in schuss aus.

http://cgi.ebay.de/ws/eBayISAPI.dll?ViewItem&ssPageName=STRK:MESELX:IT&item=260268179028 ^Anzeige

Lg

mr.38 · Trainee Anmeldedatum: 23.04.2008 Beiträge: 37

hallo zusammen!

@jessy15: die maschiene sieht echt noch hanz passabel aus.
und falls du was zum fahren suchst, ich kann die cbx125f echt nur empfehlen!
fährt sich wie ein fahrrad

wenns aber an die ersatzteilbersorgung geht, brauchste geduld

allgemeines update:
mein kettensatz ist vor kurzem angekommen.
orginalübersetzung ist 15 zähne für das ritzel, 45 zähne am kettenrad.
ich hab jetzt einen kettensatz gekauft mit einer 15 zu 42 übersetzung.
geliefert wurde 15 zu 41.
orginal 45er kettenrad war nicht zu bekommen.
gekauft hab ich den kettensatz bei:
http://www.piscopo.de/index.html?tuning_kettensaetze.htm
werde ihn demnächst mal montieren und dann berichten, ob alles passt und ob die maschiene noch ausdreht im höchsten gang mit der anderen übersetzung.

bis bald
gruß
mr.38
